Logiciel de conception Designer 3D
Développé en interne depuis plusieurs années, ce logiciel gratuit offre à nos clients la possibilité de définir leurs besoins. Le designer 3D permet une conception attractive et précise de coffrets ATEX pour les Atmosphères Explosibles.
Atex System lance un concept pour ses clients et pour une meilleure compréhension commune un outil gratuit et ludique afin d’amener l’utilisateur à déterminer exactement ce qu il veut par l’image. Ce designer 3D fait abstraction des problèmes de langues grâce à une communication par le visuel. A la manière d’un jeu vidéo 3D vous concevez votre coffret autour d’une riche bibliothèque de produits par un système innovant en Drag N Drop.
Il suffit de sélectionner un composant avec la souris et faire un glisser déposer sur le coffret, manipulation des objets en 3D de manière simple et efficace :
- Possibilité de se placer en vue de face et vue de côté
- Représentation type CAD
- Bibliothèque de composants native 3D
- Règle de mesure et dimensionnement intègre
- Gestion des contraintes de positionnements de composants en accord avec ATEX 2014/34/UE.
Atex System travaille sur des nouvelles fonctionnalites, export vers CAD : Autocad, Solidworks, Catia, DWG, DXF, film video, prise photo, assemblage de composés…
Problématiques de nos clients
- Difficulté à définir un projet et un cahier des charges.
- Description et réalisation complexe à exprimer.
- Choix et connaissance des modèles de coffrets
- Choix des matériaux et des dimensions
- Placements des composants en face avant et contraintes associées
- Entrées de câbles et définition de presse-etoupes
- Difficulté de réalisation de plans CAD
Consultez nos certifications & rapports qualité
Cliquez ci-dessous sur le certificat que vous souhaitez consulter :

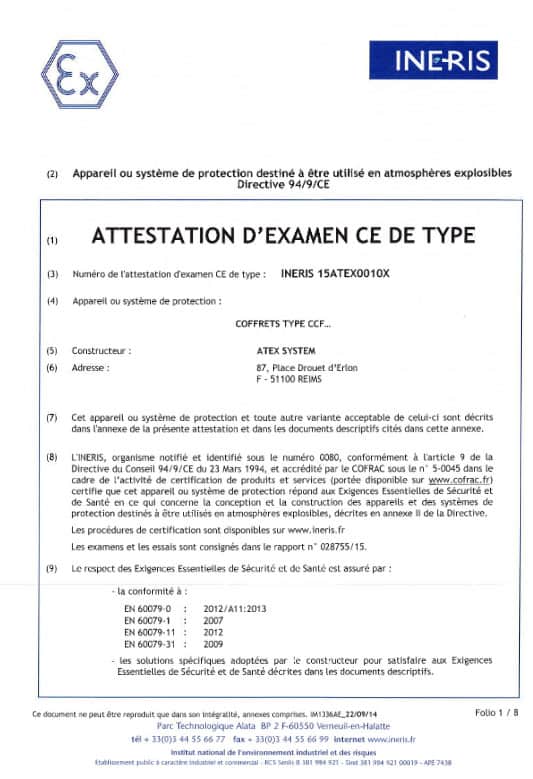

Certificat coffrets CCF ATEX
Vous pouvez consulter et télécharger notre certificat ATEX de coffret Ex d, gamme CCF
Certificat coffrets batteries ATEX
Vous pouvez consulter et télécharger notre certificat de coffrets batterie ATEX numéro AR18ATEX139
QAN Notification Assurance Qualité
Vous pouvez consulter et télécharger notre notification d’assurance qualité
QAR IECEx Rapport Evaluation Qualité
Schéma de certification IECEx

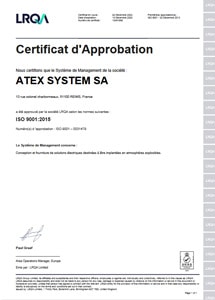

Certificat ISO 9001:2015
Vous pouvez consulter et télécharger notre certificat ISO 9001 version 2015
Directive 2014/34/UE
Atex System fournit des solutions et des équipements en conformité avec la nouvelle directive 2014/34/UE.
Directive 2014/34/UE du Parlement européen et du Conseil du 26 février 2014 relative à l’harmonisation des législations des États membres concernant les appareils et les systèmes de protection destinés à être utilisés en atmosphères explosibles (refonte) Texte présentant de l’intérêt pour l’EEE.
Pour plus de détails : Journal officiel Europa
IECEx 02 – Schéma de certification d’appareils
Schéma de certification d’appareils IECEx 02 volontaire afin de permettre à un fabricant d’appareils utilisables en atmosphère explosible d’obtenir un certificat de conformité accepté dans les pays participants qui ont adoptés ce schéma de certification.
En raison de certaines réglementations nationales, le certificat IECEx ne permet pas de mettre l’appareil sur le marché. Un matériel certifié IECEx nécessite dans ce cas une certification ou une évaluation nationale. C’est le cas notamment des pays appartenant de l’Union Européenne pour lesquels une évaluation relative à la directive ATEX doit être réalisée. Toutefois, l’évaluation d’un produit certifié IECEx provenant d’un pays hors UE est grandement simplifié puisque les essais réalisés par un ExTL peuvent être utilisé par un organisme Notifié.
Ce schéma de certification IECEx ainsi que les différentes procédures qui en découlent composent le référentiel IECEx de certification à caractère volontaire. Le référentiel d’évaluation comprend les normes internationales Ex et différents documents disponibles sur le site de l’IECEx .
L’évaluation d’un appareils se déroule en plusieurs étapes conformément au référentiel IECEx. En cas de succès à toutes les étapes, un certificat de conformité IECEx (IECEx CoC – Certificate Of Conformity) est émis.
La délivrance de ce certificat de conformité global, par un organisme de certification reconnu par l’IECEx : un ExCB (Ex Certification Body), est effectuée sur la base :
De résultats d’essais et d’évaluation des échantillons attestant de leur conformité avec les normes CEI qui s’appliquent à cet appareill. Ces examens et tests doivent être effectués par un laboratoire reconnu par l’IECEx : un ExTL (Ex Testing Laboratory).
De résultats de l’évaluation et de l’audit du système qualité des fabricants effectué par un ExCB. Cet audit atteste que le fabricant fabrique son produit sous un système d’assurance qualité et que les exigences du schéma de certification IECEx, sous la surveillance de l’ExCB, sont satisfaites.
Du suivi de la surveillance du système d’assurance qualité des fabricants effectué par un ExCB.
